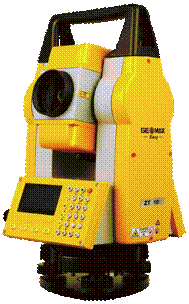

中纬ZT10系列全站仪

ZT10系列全站仪是一款互联网+全站仪,是中纬为中国用户提供全新测量体验的新产品。该系列全站仪延续中纬全站仪一贯的稳定品质,瑞士精工制造,为中国用户而设计。


产品特性

采用全新的EDM
采用全新的EDM架构,单个测量目标所需的时间更短。


全新的中纬智测
支持道路、电力等多种应用程序,功能强大易用。


强大的道路软件

在支持平曲线定义的同时,也支持竖曲线的键入。道路工作中省去了需要使用水准仪进行高程确定,减轻了工作量。

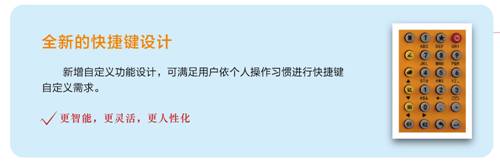

全新的快捷键设计
新增自定义键功能,可满足用户依个人操作习惯进行快捷键自定义需求。


全新互联网+全站仪
全新工作模式,支持WiFi通讯,配合中纬云平台,测量数据可以通过云共享给内业,已知数据可直接从云端导入全站仪,使全站仪开启互联网+新时代。


全新的操作体验,简便易上手
人性化界面组合,带来更好的操作体验。


双USB借口设计
测量数据支持U盘存储及USB线输出,支持热插拔,即插即用。


竖轴一体式激光对中器
激光对中器内嵌入竖轴,保证精度及稳定,永远无需调节。

一、外观

  这款ZT10/ZT10R全站仪依旧采用中纬家族式橘黄配色,配色鲜亮亲和力强;此外还优化了按键设计,增加全新快捷键,可满足用户依个人习惯进行快捷键自定义需求、

中纬ZT10R.ZT10全站仪中纬全站仪按键设计

  二、软件

  全新互联网+;这是中纬产品的一项新技术!

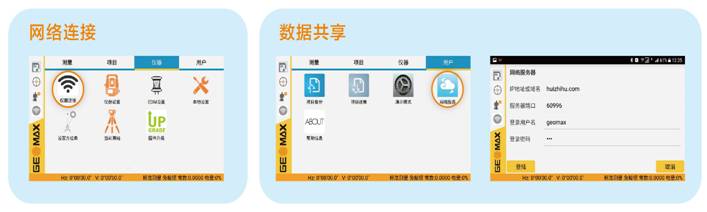

中纬互联网+全站仪

  在互联网应用技术趋于成熟的今天,中纬也进入这一行列,中纬测量系统自建云数据平台,全新中纬ZT10系列全站仪率先接入这一技术,以全新的工作模式,提供数据兼容与共享能力,主体现在以下几点。

  .测量中实时成图

 中纬测量实时成图软件

  测量数据通过ZT10全站仪自带的WIFI网络通讯功能,配合中纬自建云平台,实时传给办公室的内业人员,实现既测既绘。可以使地形图的测与绘有机的结合起来,实现边测量边绘图。彻底解决以往外业与内业脱离如白天测量、晚上绘图这些问题。让测图工作更加及时、快捷,满足各甲乙级资质测绘单位如:测绘院、规划院及测量大队等等快速测图需求。

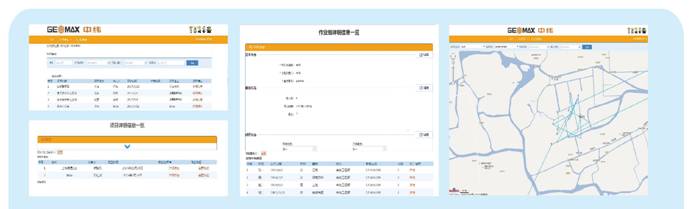

  .远程项目管理

中纬全站仪远程项目管理功能

  通过网络登录远程项目管理系统,使项目领导不必亲临一线,随时随地就可以看到作业组的作业情况,随时随地掌握项目详细进展,便于项目领导对项目进行实时调控和管理。

  .实现数据不落地

 中纬全站仪数据管理

  通过ZT10全站仪自带的WiFi网络通讯功能,配合中纬云平台,实时将测量原始数据发送给监控平台,可第一时间捕捉到测量现场成果,确保中间环节数据不落地,使得数据完整、安全、真实。

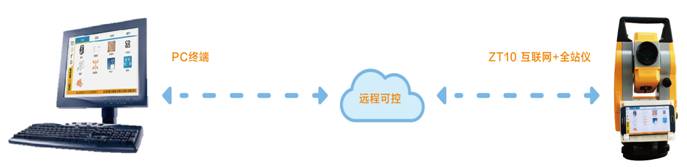

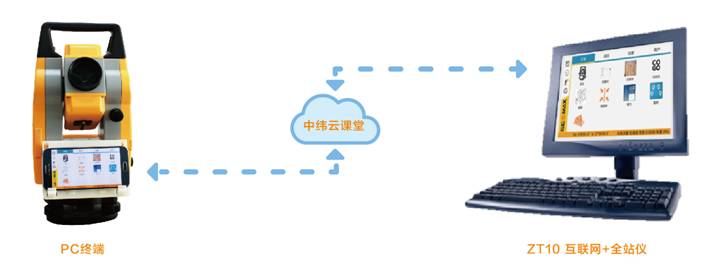

  .远程诊断和培训指导

全站仪远程诊断培训指导

  通过互联网功能,场外人员可随时随地同步看到仪器的操作界面,犹如亲临现场,实时给予诊断或培训指导,可指导测量知识零基础的人员快速进行仪器操作;可在测量教学中老师随时随地对学生进行实操作业指导(简直是院校福音);并且技术人员也可以随时随地对仪器进行诊断和技术培训。

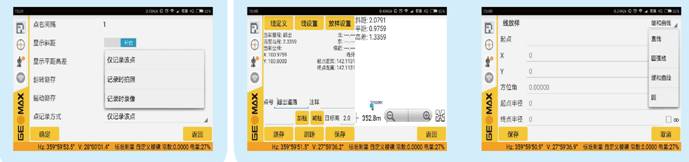

  .全新中纬智测

全新中纬智测

  多种测量方式:翻转测存、摇动测存、测量点拍照、测量点录像,测量从未如此简单;

  支持各种复杂线型放样.

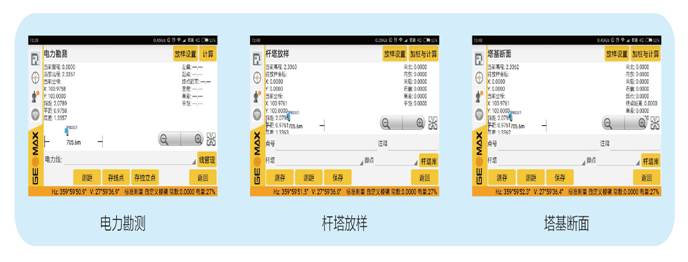

  .电力工程一步到位

电力工程勘测

  电力勘测、杆塔放样、塔基断面等等,一个平台全搞定。

  .道路测量一目了然

 全站仪道路测量

  多种曲线录入方式、道路放样、横断面测量等等,多维度强化全站仪基础功能!

  三、硬件

  多处硬件依旧保持中纬全站仪的高水准,更有此前从未应用的升级。

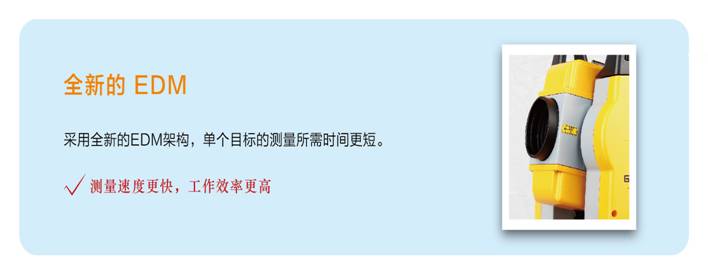

  .全新EDM

ZT10R全站仪全新EDM

  突破性采用48MM孔径望远镜,视觉体验进一步提升、配合瑞士全新EDM载波相位测距技术(徕卡同级技术),进一步减少EDM需要调整的内容,加以常规的2″测角精度和ZT10R版本的450M免棱镜测距,使得测距更加快、准、稳!

  .实用双USB接口设计

全站仪双USB接口

  测量数据支持U盘存储及USB线输出,支持热拔插,即插即用,从此在测图工作中,只需一个U盘即可完成数据传输,大大提高了数据传输的效率和便捷性。

  .液态式补偿器

  ZT10系列全站仪采用全新液态补偿器,高度适应工程用户需求,准确完成全方向的补偿工作,置于仪器中心位置的液态补偿器,真实反映仪器实际安平状态,能够使用户高效,精确的完成测量工作。

  .独有的激光对中器

  中纬ZT10系列全站仪将激光对中器内嵌入竖轴(同徕卡激光对中技术),保证精度及稳定性,永远无需调节。在长时间的使用中既可以确保精度,又无需担心校正,便捷不言而喻。


技术参数:

型号

ZT10

望远镜


孔径

48mm

放大倍数

28x

视场

1°30''

最短视距

1.5m

测程


单棱镜

2000m

无棱镜(柯达灰卡白色面92%反射

450mZT10R 柯达灰卡白色面92%反射率

精度

2mm+2D*10-6)(有棱镜)

3mm+2D*10-6):D0~100m5mm+3D*10-6):D100m(无棱镜)

激光类型

同轴可见红色激光

频率

75MHz

角度测量


测角原理

绝对编码

显示

1''/5''/10''

精度

2''

补偿器


补偿原理

液体式补偿器

工作范围

±3'

水准器


管式水准器

30''/2mm

圆水泡

8' /2mm

对中器


方式

激光

环境


工作温度

20+50

防尘防水(依据标准:IEC60529

IP54

电源


电池类型

聚合物锂离子

电池容量

7.4v/3000mAh

操作时间

10小时

通讯


USB

支持

WiFi

支持

U

支持

操作系统


类型

Free RT/OS
