华星HTS-221R\HTS-221R4实用型全站仪采用细束可见激光测距、亮度四级可调LED显示屏,光电一体式双轴补偿系统,集高精度的光学系统、高稳定性的机械结构和高集成的电路设计于一身的精密测距系统,并突破性的采用了STM32架构设计,在保证仪器精度和稳定性的同时,全面提升仪器的整体性能和处理速度。
行业首创采用STM32主板架构
光电一体式单\双轴补偿器
标配激光下对中器
独创的奇数对绝对编码测角系统
超大背光屏幕,支持三级可调背光
标配RS232、U盘、MiniUSB或MicroUSB通讯接口进行数据的上传下载
大容量高能锂电池,超长工作时间
行业应用:
矿物普查、勘探和采掘
修建铁路、公路、桥梁
农田水利、城市规划与建设
战场准备、港湾、要塞、机场、基地以及军事工程建设
造船及航空工业等方面进行精密定位与安装
建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等
三角控制测量、地形测量、地籍和房产测量
技术参数:
型号 | HTS-221R | HTS-221R4 | |
角度测量(Hz、V) | |||
测角原理 | 绝对编码 | ||
最小读数 | 1″/5″/10″(可设置) | ||
测角标准 | 2″ | ||
望远镜 | |||
放大倍数 | 30X | ||
视场角 | 1°30′ | ||
最短视距 | 1.5m | ||
成像 | 正像 | ||
补偿器 | |||
系统 | 一体式液态单轴补偿器(光电一体式双轴补偿器可选配) | ||
补偿范围 | ±3′ | ||
设置精度 | 1″ | ||
距离测量(IR) | |||
测程 单棱镜 大气一般/好 | 2000m/2500m | ||
使用反射片 | 800m | ||
测距精度(精测/粗测/跟踪) | 2mm+2ppm | ||
测量时间(重复/跟踪) | 1秒/0.5秒 | ||
无棱镜测距(RL) | |||
测程(使用反射率为90%的柯达白卡) | 350m | 400m | |
测距精度 | 3mm+2ppm | ||
测量时间 | 1.5秒 | ||
通讯 | |||
内存数据容量 | 20000数据点(SD卡、U盘根据实际容量) | ||
通讯端口 | 标配RS232串口、SD卡口、Mini-USB口和USB口,可选配蓝牙 | 标配RS232串口、SD卡口、Micro-USB口和8G OTG U盘,可选配蓝牙 | |
数据格式 | ASCII | ||
操作 | |||
操作系统 | 实时操作系统 | ||

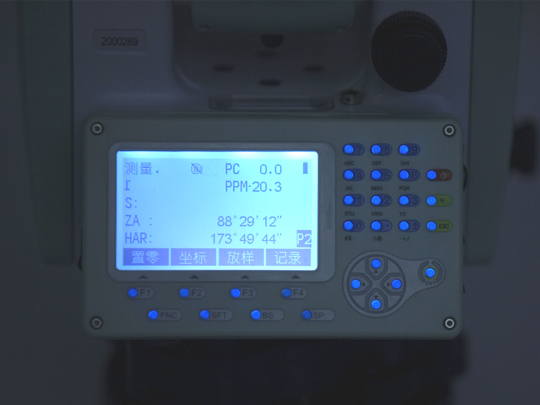

显示屏 | 280X160像素高亮LED显示屏,亮度3级可调 | ||

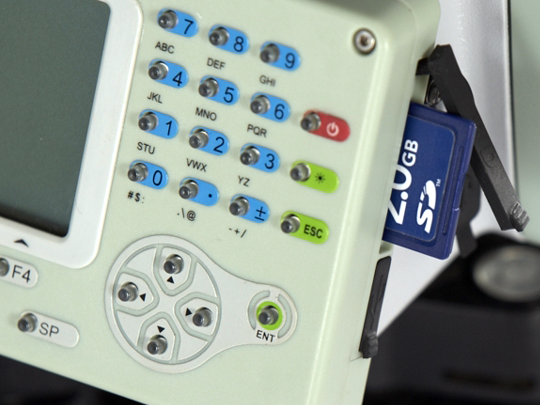

键盘 | 双面数字蓝色背光水晶键盘 | ||
激光对点器 | |||
类型 | 激光对点,4级亮度调节(光学对点器可选配) | ||
精度 | 1mm(仪器高1.5m) | ||
环境条件 | |||
气象参数修正 | 手工输入(温度气压自动感应可选配) | ||
工作温度范围 | -20℃—+50℃ | ||
存储温度范围 | -40℃—+70℃ | ||
防尘防水 | IP55 | ||
电源供应 | |||
电池类型 | 高能锂电 | ||
电压/容量 | 7.4V 3000mAh | ||
工作时间 使用ZBA-400 | 16小时(新电池25℃时30秒测量一次) 24小时连续测角模式 | ||
测量次数 | 约12000次 |
相关配件:主机,电池,充电器,充电适配器,通讯电缆,擦镜布,校正针,钟表起子,软件光盘或OTG U盘,合格证,质保书,快捷操作说明手册
