华星彩屏系列全站仪HTS-520

HTS-520系列全站仪为中海达公司旗下华星品牌的彩屏全站仪产品。此款产品采用绝对编码测角技术、光电一体式双轴补偿系统,利用STM32架构设计的强大兼容性和处理能力特点,使用2.8寸高亮彩色显示屏,对电路部分进行高集成设计,配合超长免棱镜距离测量和实用的多种数据传输接口特点,充分发挥了华星品牌实用、实惠、实干的产品特点,为国产全站仪产品添上浓墨重彩的一笔。



2.8寸高亮彩色显示屏

光电一体式双轴补偿

600米免棱镜距离测量,精测0.8秒,跟踪0.4

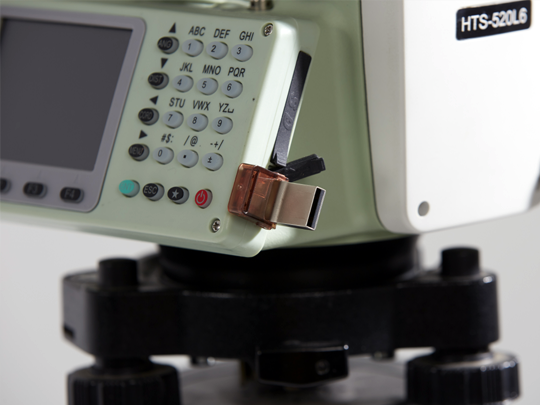

标配RS232C/OTG U/SD/MicroUSB接口

防尘防水等级IP55


行业应用:

矿物普查、勘探和采掘

修建铁路、公路、桥梁

农田水利、城市规划与建设

战场准备、港湾、要塞、机场、基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装

建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等

三角控制测量、地形测量、地籍和房产测量


技术参数:

型号

HTS-520R

HTS-520L6

HTS-520L8

HTS-520L10

角度测量(HZV

测角原理

绝对编码

最小读数

1

测角精度

2

望远镜

放大倍数

30X

视场角

1°30

最短视距

1.5m

十字丝

照明

补偿器

系统

光电一体式双轴补偿器

补偿范围

±3

设置精度

1

距离测量(IR

测程 单棱镜  大气一般/

2500m/3000m

4000m/5000m

使用反射片

800m

1000m

测距精度(精测/粗测/跟踪)

2mm+2ppm

测量时间(重复/跟踪)

1/0.5

0.8/0.4

0.8

/0.3

无棱镜测距(RL

测程(使用反射率为90%的柯达白卡)

350m

600m

800m

1000m

测距精度

3mm+2ppm

测量时间

1.5

通讯

内存数据容量

20000数据点/SD卡(标配8G OTG U盘)

接口

标准RS232串口/MicroUSB/U

无线通讯

蓝牙

数据格式

ASCII

操作

操作系统

中文实时操作系统

显示屏

2.8240*320像素高亮彩色显示屏

键盘

双面数字蓝色背光硅胶按键

激光对点器

类型

激光对点,4级亮度调节(光学对点器可配)

精度

1mm(仪器高1.5米)

环境条件

工作温度范围

-20-50

存储温度范围

-40-70

温度气压输入

自动传感

防水防尘(依据标准:IEC60529

IP55

电源供应

电池类型

高能锂电

电压/容量

7.4V   3000mAh

工作时间 使用ZBA-400

8小时(新电池2530秒测量一次) 16小时连续测角模式

测量次数

12000


相关配件:主机,电池,充电器,充电适配器,通讯电缆,擦镜布,校正针,钟表起子,软件光盘或OTG U盘,合格证,质保书,快捷操作说明手册
