中海达小型化系列全站仪ZTS-121M


中海达小型化免棱镜全站仪采用国内首创的小型化机身,使用全新的长测程测距结构、光电一体式双轴补偿系统,以及集高精度的光学系统、高稳定性的机械结构和高集成的电路设计于一身的精密测距系统,大幅度提高了测距速度与距离,并突破性的采用了STM32架构设计和高等级防尘防水结构,在保证仪器精度和稳定性的同时,全面提升仪器的整体性能和处理速度。



国内行业首创小型化设计

采用STM32主板架构

免棱镜350M
光电一体式单\双轴补偿器

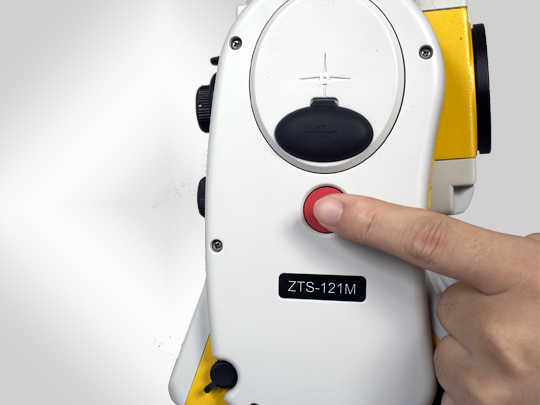

快捷测量按键一键触发

智能联机检测

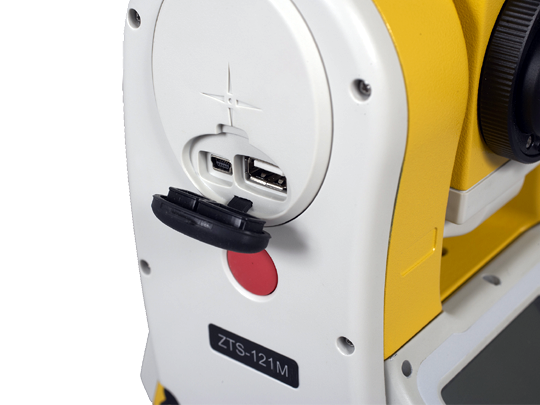

标配RS232、U盘、MiniUSB通讯接口进行数据的上传下载
大容量高能锂电池,超长工作时间

激光上对中无需拆卸提拔设计
IP66的防尘防水等级


行业应用:

矿物普查、勘探和采掘修建铁路、公路、桥梁农田水利、城市规划与建设

战场准备、港湾、要塞、机场、基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装

建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等

三角控制测量、地形测量、地籍和房产测量


技术参数:

型号

ZTS-121M6

ZTS-121M8

角度测量(HzV)

测角原理

绝对编码

最小读数

1/5/10(可选)

测角标准

2

望远镜

放大倍数

30X

视场角

1°30

最短视距

1.2m

成像

正像

补偿器

系统

光电一体式双轴补偿器

补偿范围

±3

设置精度

1

距离测量(IR)

测程 单棱镜 大气一般/

4000m/5000m

使用反射片

1000m

测距精度

2mm+2ppm

测量时间(精测/跟踪)

0.8/0.3

无棱镜测距(RL)

测程(使用反射率为90%的柯达白卡)

600m

800m

测距精度

3mm+2ppm

测量时间

1.5

通讯

内存数据容量

20000数据点(标配8G U)

通讯端口

标配RS232串口、Mini-USB口、U盘口和蓝牙(选配)

数据格式

ASCII

操作

操作系统

实时操作系统

显示屏

2.8英寸192*96高亮LED显示屏,亮度3级可调

键盘

双面数字蓝色背光水晶键盘

激光对点器

类型

激光对点,4级亮度调节(光学对点器可选配)

精度

1mm(仪器高1.5m)

环境条件

工作温度范围

-20℃—+50

存储温度范围

-25℃—+70

防尘防水(依据标准:IEC60529

IP66

电源供应

电池类型

BT30高能锂电

电压/容量

7.4V 3400mAh

工作时间

16小时(新电池25℃时30秒测量一次) 24小时连续测角模式

测量次数

12000

机身

尺寸

300mmx150mmx150mm(长xx高)

重量

3.7kg(不带电池)


相关配件:主机,电池,充电器,充电适配器,通讯电缆,擦镜布,校正针,钟表起子,软件光盘或OTG U盘,合格证,质保书,快捷操作说明手册
